產品特點

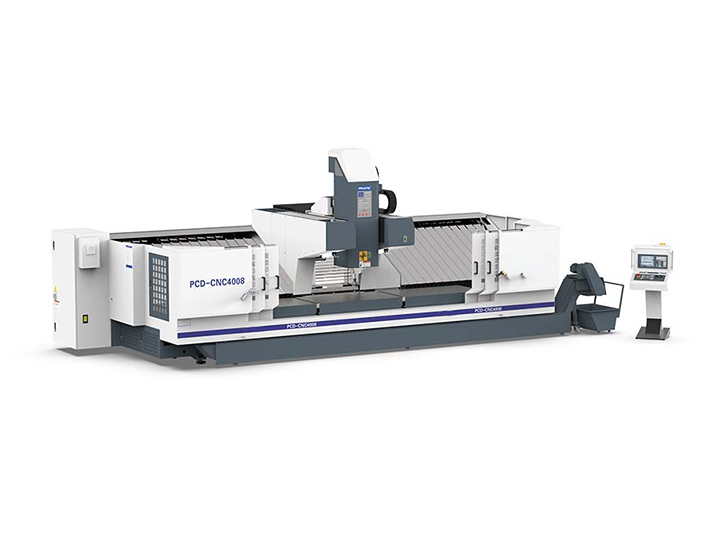

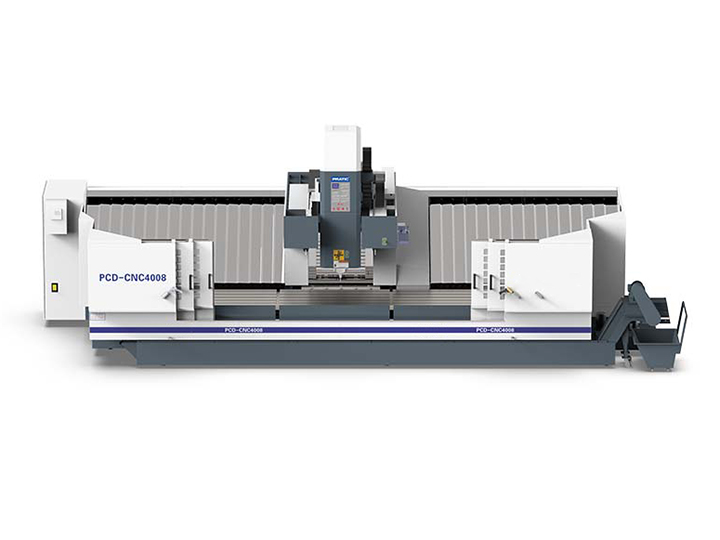

       1. 該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC型材復合加工中心，
       2. 使用專用CNC數控系統；
       3. 適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
       4. 采用雙懸臂設計結構，增加設備穩定性和剛性，適合重型切削，提高加工精度；
       5. 采用大斜面鈑金風琴罩防護；
       6. 采用BT40/BT50主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
       7. 可根據客戶要求定制不同規格的機型。

產品參數

參數表 - PCD
行程	單位	參數
X 軸	mm	4000-6000（可定制其他長度）
Y 軸	mm	800/1200
Z 軸	mm	600
主軸
主軸轉速	rpm	10000/20000（BT40）8000rpm （BT50）
主軸錐孔	/	BT40/BT50
刀庫
刀庫形式	/	傘形式
刀庫容量	pcs	12（BT40）/ 6(BT50）
相鄰換刀時間	sec	6
移動速度
X軸移動	m/min	40
Y軸移動	m/min	30
Z軸移動	m/min	20
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	13（BT40）/ 17（BT50）
X驅動馬達	kw	5.2
Y驅動馬達	kw	3.1
Z驅動馬達	kw	3.1
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	噴水冷卻
精確度
X軸定位精度	mm	0.05（光柵0.01mm）
Y/Z軸定位精度	mm	0.02
重復定位精度	mm	0.01
機械規格
氣壓需求	kg/cm²	6
操作系統	/	SIEMENS
高度	mm	3600
占地面積	mm	9500-15500 x 3150 /3700
重量	kg	17000-23000
